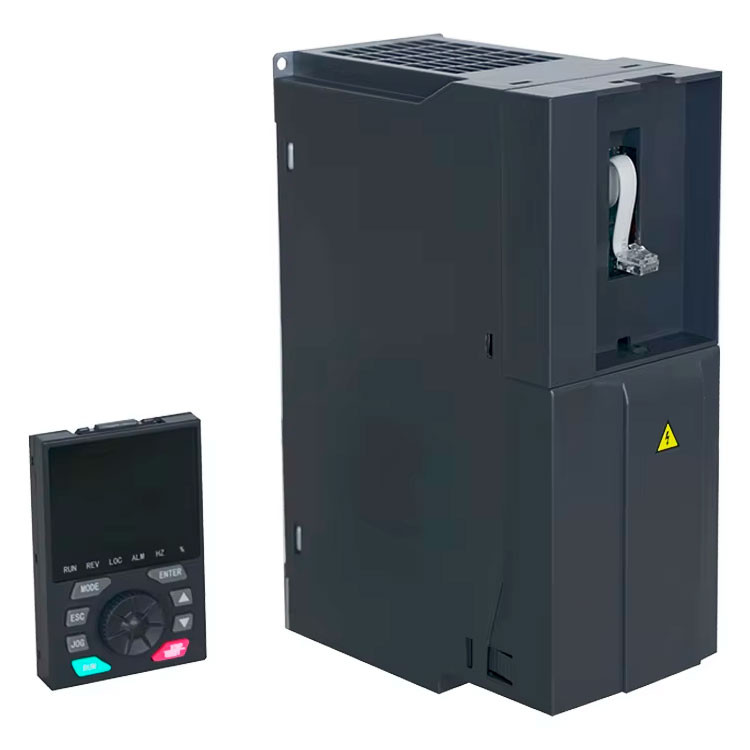

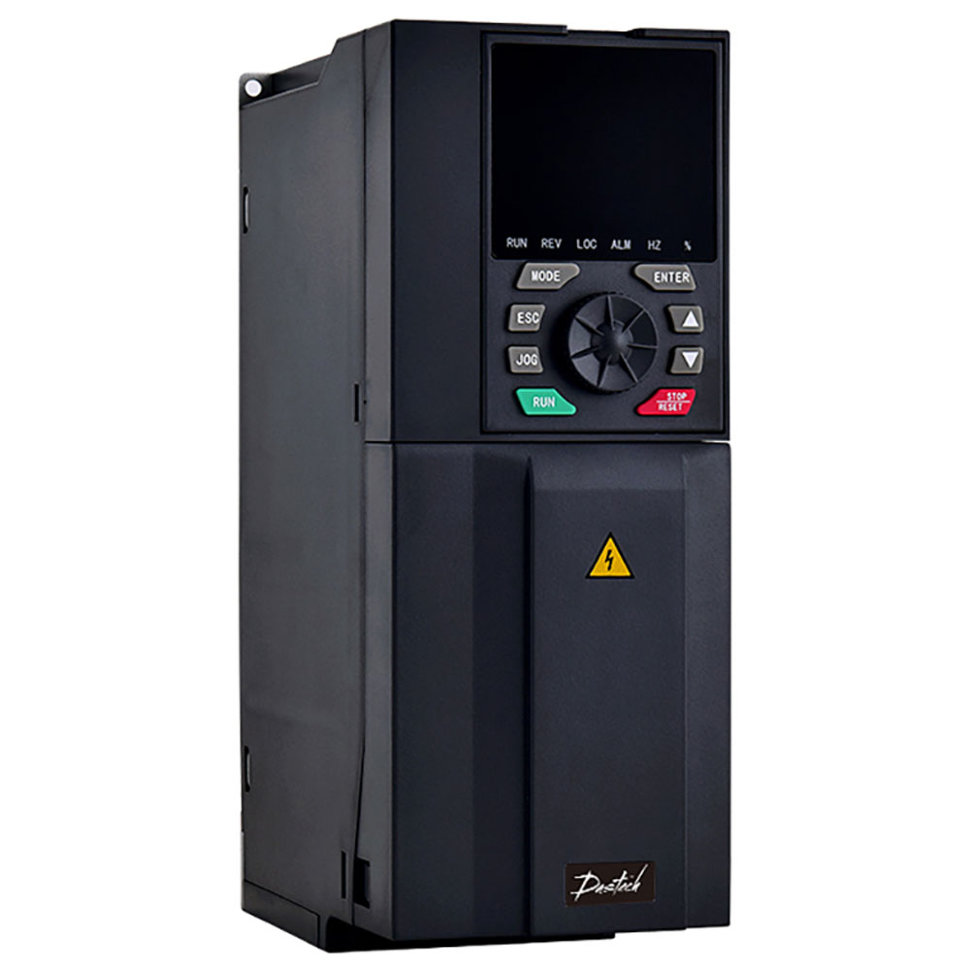

Преобразователь частоты Dastech D32-T3-7R5G/11P 7.5-11 кВт 380В

Купить Преобразователь частоты Dastech D32-T3-7R5G/11P 7.5-11 кВт 380В

Цена
34 720
Артикул: D32-T3-7R5G/11P
Количество

Доставка по России

Доставка товара в любой регион России

Скидки

Гибкая система скидок постоянным клиентам

Трёхфазные преобразователи частоты Dastech D32-T3 - современное электротехническое оборудование, сочетающее в себе все преимущества скалярного и векторного управления. В частотниках используются два процессора для разделения и обработки сигналов привода и сигналов управления, что делает работу более стабильной. ПЧ уже в стандартной конфигурации оснащается ЭМС фильтром.

Dastech D32-T3-7R5G/11P - частотный преобразователь 380В для управления электродвигателем мощностью до 11 кВт с обычной нагрузкой и до 7.5 кВт при тяжелой нагрузке. В частотнике реализованы специальные режимы (противопожарный, экономия энергии, JOG, работа с насосами и т.д.), которые существенно расширяют возможности его применения, ПЧ вполне можно назвать универсальным.

    Характеристики преобразователя D32-T3-7R5G/11P:
  • Мощность электродвигателя: 7.5кВт (G - перегрузка) / 11кВт (P - лёгкая нагрузка)
  • Номинальное напряжение и частота: 380V-480V, 50Hz/60Hz
  • Выходной ток: 18.5 А (G) / 25 A (P)
  • Способность к перегрузкам: 150% (60 сек) / 200% (2 сек)

Dastech D32-T3-7R5G/11P эффективно справляется с низкочастотным пульсирующим крутящим моментом двигателя, что обеспечивает его плавную работу. Частотник имеет бездатчиковое векторное управление, т.е. может автоматически определять и отслеживать скорость электродвигателя.

Защитные функции Dastech D32-T3 (3Ф/380V)

Вся серия D32-T3 обладают всеми необходимыми функциями защиты как двигателя, так и самого преобразователя частоты: защита от перегрева, перегрузки и короткого замыкания. В случае мгновенного отключения питания или резкого снижения входного напряжения, частотный преобразователь уменьшает обороты электродвигателя, чтобы энергия инерции на стороне нагрузки возвращалась на шину постоянного тока, компенсируя временный энергетический разрыв. Эта функция очень эффективна при больших инерционных нагрузках, таких как центрифуги и вентиляторы. Так же в частотниках реализована специальная функция защиты водяного насоса от нагрузки. Пожарный режим позволяет использовать ПЧ для поддержания подпора воздуха на лестничных площадках, в системах дымоудаления, с вытяжными вентиляторами и т.д.

Купить преобразователь частоты Dastech D32-T3-7R5G/11P

Купить частотник трехфазного электродвигателя D32-T3-7R5G/11P мощностью до 11 кВт в Москве в компании ООО "ГрандСтрой Инжиниринг". У нас можно подобрать преобразователи 380В и 220В для вентиляционного и любого другого оборудования. В нашей компании есть доставка по Москве, области и России.

Преобразователь частоты Dastech D32-T3-7R5G/11P 7.5-11 кВт 380В - Характеристики

ПроизводительDastech
Артикул (Штрихкод)D32-T3-7R5G/11P
Мощность7.5 кВт, 11 кВт
СерияD32-T3
Модель7R5G/11P
Количество фаз двигателя3
Напряжение питания380 В
Класс защитыIP20
Перегрузка, в течение 1 минуты150%
ЭМС фильтресть
Аналоговый вход, кол-во2
Аналоговый выход, кол-во2
Релейный выход, кол-во2
Интерфейс RS485 поддерживает протокол Modbus
Рабочая температура-10 ~ +50°C
Температура хранения-25~ +70°C
Габариты (ВхШхГ)262 × 100 × 168 мм

Dastech D32-T3 – серия универсальных трёхфазных преобразователей частоты мощностью до 800 кВт. Частотники совмещают два вида регулирования двигателем (380В): U/F или векторное, а так же обладают большими возможностями по настройки различных режимов работы, что позволяет применять их во многих сферах промышленности, и не только: вентиляция и дымоудаление (например промышленные вентиляторы и вытяжки), очистка и перекачка воды (насосы), в нефтехимической, металлургической, бумажной и другой промышленности.

В частотно-регулирующем приводе серии D32 используется усовершенствованная технология бездатчикового векторного управления скоростью, усовершенствованная идентификация параметров двигателя, технология онлайн-оценки и усовершенствованная технология оценки потока, которые были значительно улучшены с точки зрения диапазона регулирования оборотами электродвигателя, динамического отклика, точности управления и низкочастотного крутящего момента. Кроме того, частотники Dastech D32 имеет богатые прикладные функции и отличные функции защиты, что делает его более удобным, надежным и безопасным в использовании.

Применение частотных преобразователей, помимо управления, контроля и защиты от сбоев технологического процесса, позволяет получить существенный экономический эффект в плане энергопотребления. В частотниках Dastech имеется энергосберегающий режим, который может сэкономить более 35% энергии, этот режим особенно эффективен при использовании вентилятора.

Характеристики и функционал на уровне мировых брендов

Пусковой момент вращения.
Двигатели могут развивать пусковой момент в 150% от номинального при частоте всего 0.5 Гц

Способность перегрузки.
Преобразователь выдерживает перегрузку 200% от номинального выходного тока в течение 2 секунд

Регулирование скорости.
Векторное управление, диапозон 1:200; U/f- регулирование (скалярное управление) 1:40

Уровень защиты IP
Модели от 0.75 до 37 кВт и от 355 до 800 кВт - IP20; Модели от 45 до 315 кВт - IP40

Точность регулирования скорости.
Точность векторного управления ±0.2%; U/f- регулирование (скалярное управление) ±2%

Защита двигателя.
Защита от перегрева и перегрузки двигателя, от короткого замыкания, амплитуда ограничения тока

Интерфейсы преобразователя Dastech

Аналоговый ввод x 2
Уровень напряжения 0 – 10 В, тока от 0.4 до 20 мА

Логический ввод x 6~8
0–24 В постоянного тока (DC)

Выход реле x 2
Программируемые выходы реле

Аналоговый выход x 2
Уровень напряжения 0 – 10 В, тока от 0.4 до 20 мА

Логический вывод x 1
OC, выходная частота, токовый выход, др. функции

Интерфейс связи x 1
Интерфейс RS485 поддерживает протокол Modbus

Функциональные возможности преобразователей

  • Особый алгоритм обеспечивает реализацию низкочастотного высокого крутящего момента, высокоэффективного использования напряжения сети и оптимизированной выходной синусоидальной волны при минимальных потерях переключения, чтобы уменьшить рабочий шум и тепловыделение двигателя

  • Частотник справляется с низкочастотным пульсирующим крутящим моментом частотно-регулируемого привода, чтобы обеспечить плавную работу двигателя

  • Автозапуск с отслеживанием скорости без датчика скорости. Преобразователь частоты может автоматически определять скорость и осуществлять стабильное отслеживание скорости

  • Подавление колебаний напряжения. Функция динамического автоматического контроля напряжения

  • Преобразователь частоты может быть сконфигурирован с двумя наборами параметров двигателя и может переключаться через клеммы

  • Специальная функция защиты водяного насоса от нагрузки

  • Автономные трехфазные трансформаторы тока и трансформаторы напряжения обеспечивают защиту от перенапряжения, перегрузки по току, пониженного напряжения, короткого замыкания, перегрузки с обратнозависимой выдержкой времени

Оборудование высокого качества


Слева: полностью автоматическая машина для нанесения покрытий Справа: печатная плата с покрытием

Полностью автоматический процесс трехслойного лакокрасочного покрытия используется для утолщения защитного слоя печатной платы, эффективно предотвращая повреждение печатной платы, вызванное ветром, коррозионным газом и влажным воздухом. В то же время, фиксация выступающих электронных компонентов с помощью клея может уменьшить или исключить неблагоприятное воздействие сложной окружающей среды на работу электронных устройств и продлить срок службы изделий.

Полностью автоматизированное оборудование для проверки различных электрических индикаторов и функций защиты продуктов при номинальной нагрузке.

Вся готовая продукция выдерживается под нагрузкой в течение 48 часов при высокой температуре 60 градусов, а затем все электрические индикаторы тестируются под нагрузкой, чтобы снизить процент отказов продукции.

Преимущества преобразователей Dastech D32

Функция Описание

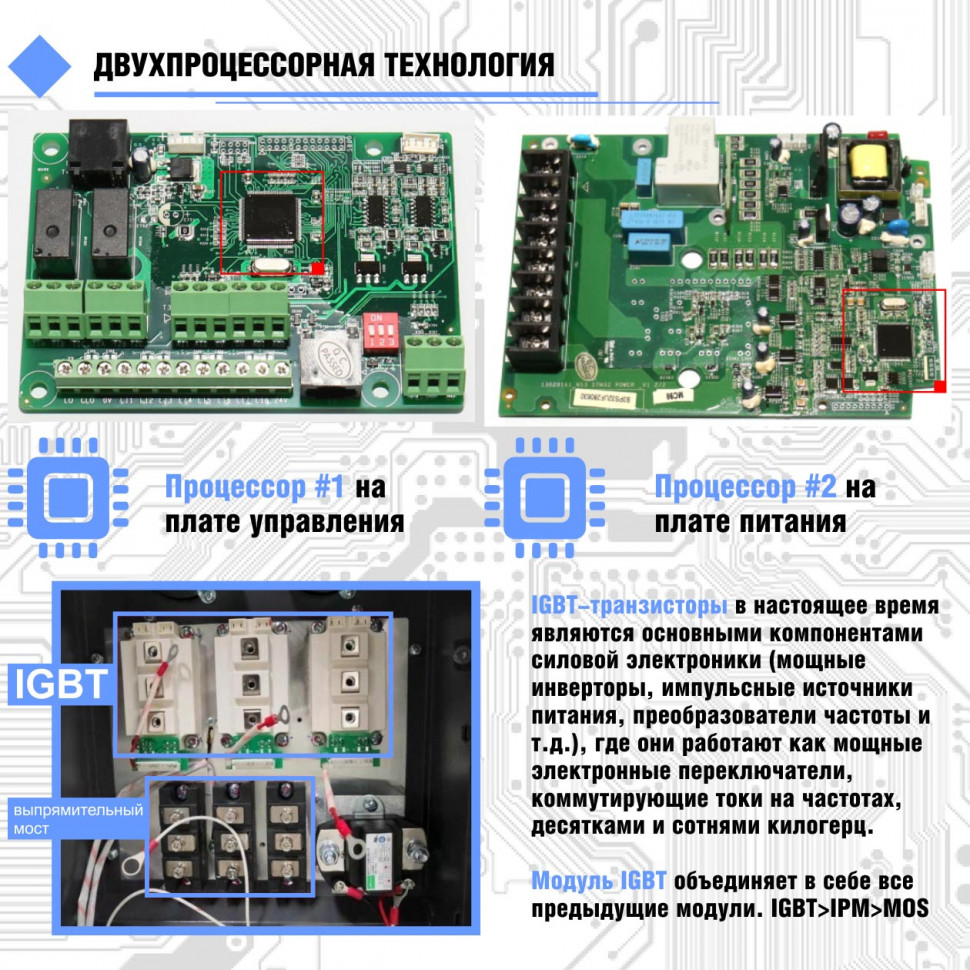

Технология управления Использует два процессора и передовые немецкие технологии для разделения и обработки сигналов привода и сигналов управления, что делает работу более стабильной.
Характерный режим управления Уникальный энергосберегающий режим может сэкономить более 35% энергии при использовании вентилятора.
Функция защиты от дрожания напряжения В случае мгновенного отключения питания преобразователь частоты может продолжать работать на низкой частоте с максимальным временем отключения питания 2,35 секунды.
Защита печатной платы Полностью автоматическое оборудование для нанесения защитного покрытия. Каждая печатная плата покрывается защитным слоем не менее двух раз.
Выдержка при заводских испытаниях под нагрузкой Каждый частотный преобразователь подвергается 24-часовому испытанию на старение под нагрузкой перед отправкой с завода, а содержание испытаний включает испытание на перегрузку, испытание на перенапряжение, испытание на перегрузку по току и т.д.
Простой  ПЛК (Программируемый логический контроллер) Простая программа ПЛК может быть настроена в соответствии с требованиями заказчика с высокой степенью настройки.
Режим огня Подходит для противопожарных систем
Многоскоростной Поддерживается до 16 настроек скорости.
Повышение крутящего момента на низкой частоте Для улучшения низкочастотного крутящего момента примерно на 0,1% ~ 30% при управлении V/f и бездатчиковом управлении вектором скорости за счет повышения напряжения и крутящего момента.
Кривая V/f Линейный тип или многоточечный тип
Кривая ускорения и замедления Ускорение и замедление линейного типа или модель S; три группы времени разгона и торможения; диапазон времени для диапазона ускорения и замедления: 0 ~ 3200 с.
Встроенный ПИД Управление технологическим процессом удобно осуществлять в замкнутой системе управления.
Тормоз постоянного тока Диапазон торможения постоянным током: 0,0 Гц ~ максимальная частота; время торможения: 0.0с~20.0с; Текущее значение тормозного действия: 0%~100%.
Jog контроль Реализовать мгновенный запуск и мгновенную остановку; диапазон настройки частоты толчкового режима: 0,0~20,0 Гц; тип толчковой остановки: замедление/свобода/торможение постоянным током
Частота скачка Доступно для установки трех точек скачка частоты и соответствующих диапазонов скачка частоты, чтобы преобразователь частоты не работал в этом диапазоне частот.
Два набора переключателей параметров двигателя Доступно для установки двух наборов параметров двигателя и может свободно переключаться друг с другом, чтобы соответствовать текущему двигателю.
Защита для частотно-регулируемого привода Обрыв входной фазы, обрыв выходной фазы, монитор под нагрузкой, превышение крутящего момента, пониженное напряжение, перенапряжение, перегрузка по току, перегрев, короткое замыкание между тремя фазами
Защита двигателя Перегрев двигателя, амплитуда ограничения тока двигателя, перегрузка двигателя, короткое замыкание двигателя

Модельный ряд и технические характеристики

Модель Тип G (с перегрузкой) Тип P (легкая нагрузка)
Мощность двигателя кВт Ток линии (A) Номинальный выход. ток (A) Максимальный переходный ток в течение 60с (A) Мощность двигателя кВт Ток линии (A) Номинальный выход. ток (A) Максимальный переходный ток в течение 60с (A)
D32-T3-0R7G/1R5P 0.75 3.6 2.3 3.5 1.5 6.4 4.1 4.9
D32-T3-1R5G/2R2P 1.5 6.4 4.1 6.2 2.2 8.7 5.5 6.6
D32-T3-2R2G/3P 2.2 8.7 5.5 8.3 3 10.9 6.9 8.3
D32-T3-3G/4P 3 10.9 6.9 4 14 9.4
D32-T3-4G/5R5P 4 14 9.4 14.1 5.5 20.7 12.6 15.1
D32-T3-5R5G/7R5P 5.5 20.7 12.6 18.9 7.5 26.5 18.5 20.4
D32-T3-7R5G/11P 7.5 26.5 18.5 25.5 11 36.6 24.6 29.5
D32-T3-11G/15P 11 36.6 24.6 37 15 40 32 38.4
D32-T3-15G/18P 15 40 32 48 18.5 47 38 45.6
D32-T3-18G/22P 18.5 47 38 57 22 56 45 54
D32-T3-22G/30P 22 56 45 68 30 70 60 72
D32-T3-30G/37P 30 70 60 90 37 80 75 90
D32-T3-37G/45P 37 80 75 113 45 94 92 110.4
D32-T3-45G/55P 45 94 92 138 55 128 115 138
D32-T3-55G/75P 55 128 115 173 75 160 150 180
D32-T3-75G/90P 75 160 150 225 90 190 180 216
D32-T3-90G/110P 90 190 180 270 110 225 215 258
D32-T3-110G/132P 110

225 215 323 132 265 260 312
D32-T3-132G/160P 132 265 260 390 160 310 305 366
D32-T3-160G/185P 160 310 305 458 185 355 350 420
D32-T3-185G/200P 185 355 350 525 200 385 380 456
D32-T3-200G/220P 200 385 380 570 220 430 425 510
D32-T3-220G/250P 220 430 425 638 250 485 480 576
D32-T3-250G/280P 250 485 480 720 280 545 530 636
D32-T3-280G/315P 280 545 530 795 315 610 600 720
D32-T3-315G/355P 315 610 600 900 355 665 650 780
D32-T3-355G 355 665 650 975 - - - -
D32-T3-400G 400 785 725 1088 - - - -
D32-T3-500G 500 885 860 1290 - - - -
D32-T3-560G 560 950 950 840 - - - -
D32-T3-630G 630 1100 1100 945 - - - -
D32-T3-710G 710 1230 1230 1300 - - - -
D32-T3-800G 800 1400 1400 1380 - - - -
