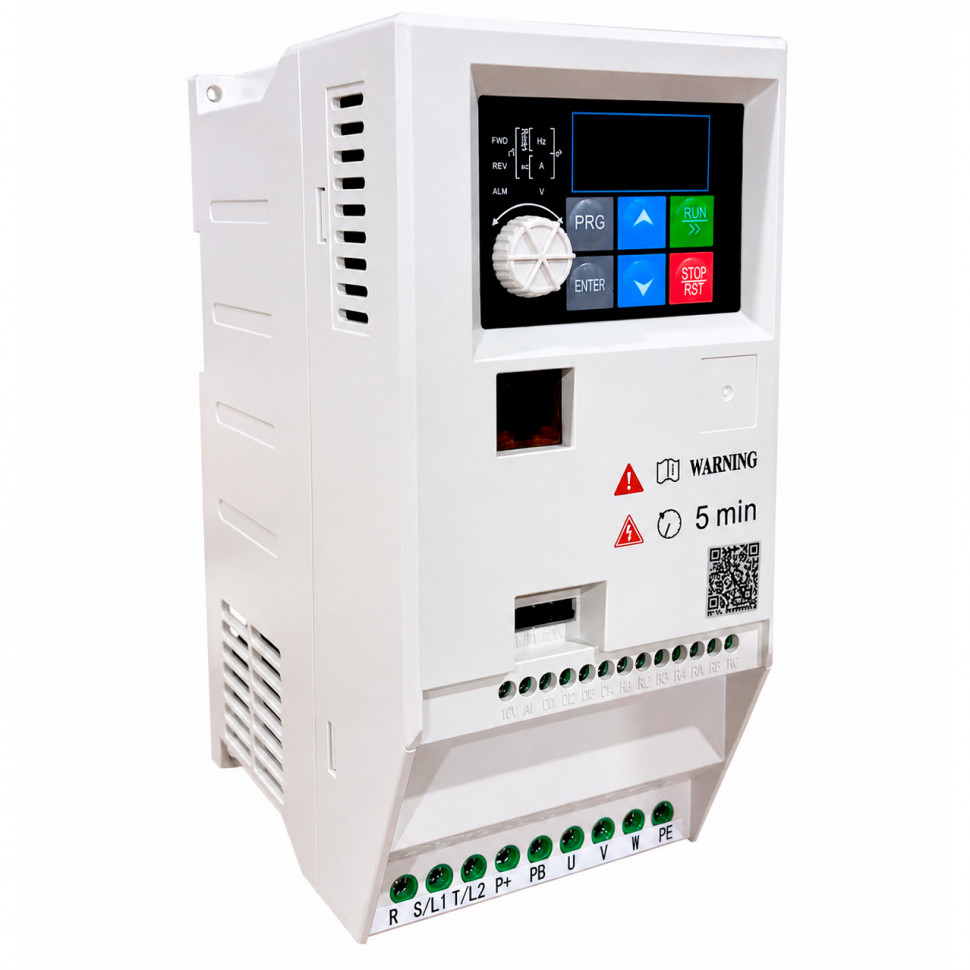

Преобразователь частоты BVM В100-BT4KW 4 кВт выход 3х380В
Изображения товаров
Векторный частотный преобразователь двигателя, подключение 3Ф/380В, встроенный PID-регулятор
| Производитель | BVM |
| Артикул (Штрихкод) | В100-BT4KW |
| Мощность | 4 кВт |
| Номинальный ток | 9 А |
| Количество фаз двигателя | 3 |
| Напряжение питания | 380 В |
| Выходная частота | 0~999,9 Гц |
| Класс защиты | IP20 |
| Перегрузка, в течение 1 минуты | 150% |
BVM В100-BT4KW — компактный многофункциональный частотный преобразователь 220В мощностью 4 кВт, предназначенный для управления трёхфазными электродвигателями. Модель относится к серии B100-BT с трёхфазным питанием 380 В и трёхфазным выходом 380 В.
Преобразователь BVM В100-BT 4 кВт позволяет изменять частоту и напряжение питания двигателя, обеспечивая регулирование скорости вращения, плавный запуск и остановку электродвигателя. Устройство может использоваться в составе вентиляционного оборудования, насосов, станков, приводов и других механизмов, где требуется регулируемая скорость вращения.
Характеристики частотника В100-BT4KW
- Номинальная мощность - 4 кВт
- Ток - 9 А
- Вход - 3 фазы 380В
- Выход - 3 фазы 380В
- Цифровой вход - в пределах 0,01% от выходной частоты
Особенности частотника В100-BT 4 KW
- Управление - V/F; Простое векторное управление: 0~999.9 Гц, Расширенное векторное управление
- Перегрузочная способность - 110% - Долгосрочно; 150% - 60 секунд; 180% - 5 секунд
- Встроенный PID-регулятор
- Функция связи RS485
Важной особенностью серии B100 является наличие нескольких режимов управления двигателем. Помимо стандартного V/F-управления предусмотрено простое и расширенное векторное управление, а также режим управления крутящим моментом. Векторные алгоритмы позволяют более точно контролировать работу электродвигателя и поддерживать требуемые параметры при изменении нагрузки.
Купить преобразователь В100-BT4KW для двигателя 4 кВт 380 в компании ГСИ, у нас можно подобрать частотник нужной мощности и напряжения от компаний BVM или Dastech. Доставку ПЧ осуществляем по России транспортной компанией. Самовывоз - Москва.
Преобразователь частоты BVM В100-BT4KW 4 кВт выход 3х380В - Характеристики
| Производитель | BVM |
| Артикул (Штрихкод) | В100-BT4KW |
| Мощность | 4 кВт |
| Номинальный ток | 9 А |
| Количество фаз двигателя | 3 |
| Напряжение питания | 380 В |
| Выходная частота | 0~999,9 Гц |
| Класс защиты | IP20 |
| Перегрузка, в течение 1 минуты | 150% |
| Время разгона | 0,15~999,9 мин непрерывная настройка |
| Время торможения | 0,15~999,9 мин непрерывная настройка |
Преобразователь частоты BVM В100-BT4KW 4 кВт выход 3х380В отзывы
Отзывов об этом товаре пока нет. Будьте первым!
Загрузка данных авторизацииСхема подключения преобразователя BVM BT4KW 4 кВт
Базовая проводка
Часть проводки инвертора разделена на основной контур и контур управления. Пользователь может поднять крышку выходных/входных клемм, чтобы увидеть клемму основного контура и клемму контура управления. Пользователь должен правильно подключить контур проводки в соответствии с рисунком ниже.
Терминал контура управления
| 10V | GND | AI | AO | 485+ | 485- | X1 | X2 | X3 | X4 | COM | TA | TC |
Меры предосторожности при подключении
- Отключите питание ПЧ при демонтаже и замене двигателя.
- Переключение двигателя или источника питания рабочей частоты производить при остановленном ПЧ.
- Чтобы уменьшить влияние EMI (электромагнитных помех), установите фильтрующее устройство, если контактор или реле находятся рядом с ПЧ.
- Не подключайте входное питание переменного тока к выходным клеммам U, V, W ПЧ.
- Добавьте изолирующее устройство к цепи внешнего управления или используйте экранированную цепь.
- Цепь управления должна быть подключена отдельно с экранированием, и вдали от силовой проводки.
- Если несущая частота меньше 4 кГц, расстояние между ПЧ и двигателем не должно превышать 50 м; если она больше 4kHz, сократите расстояние, и произведите укладку силовой проводки в металлической трубе.
- При добавлении периферийных устройств (фильтров, реакторов и т. д.) к ПЧ проверьте сопротивление заземления с помощью тестера на 1000 В и убедитесь, что значение выше 4 МОм.
- Не добавляйте конденсатор опережения фазы или RC-демпфер к клеммам U, V, W ПЧ.
- Если ПЧ запускается часто, не отключайте питание, используйте клеммы управления COM / RUN для запуска и остановки, чтобы не повредить мост выпрямителя.
- Клемма заземления должна быть надежно заземлена (полное сопротивление заземления должно быть ниже 100 Ом), чтобы избежать несчастных случаев, иначе может произойти утечка тока.
- Выбирайте диаметр провода в соответствии с национальными нормами при прокладке силовой цепи.
Габаритные размеры преобразователя BVM В100-BT4KW 4 кВт
| Таблица размеров частотников BVM В100 | |||||||
| Модель | H1 (мм) |
W1 (мм) |
H (мм) |
H2 (мм) |
W (мм) |
D (мм) |
Монтажное отверстие (мм) |
|---|---|---|---|---|---|---|---|
| Установочный размер | Габаритные размеры | ||||||
| 0,4 кВт - 3,0 кВт | 138 | 64 | 142 | 146 | 72 | 105 | 2 |
| 4 кВт - 5.5 кВт | 174 | 79 | 182 | 182 | 87 | 127 | 4 |
