Круглые канальные вентиляторы - типы, описание и применение

August 10, 2019

Промышленный канальный вентилятор ВКК круглого сеченияКанальные системы вентиляции представляют собой совокупность множества технически сложных устройств, которые обеспечивают воздухообмен между улицей и обслуживаемыми помещениями. По комплектации и устройству приточно-вытяжная вентиляция канального типа сложнее бесканальной, что сполна компенсируется эффективностью и надёжностью работы вентиляционного оборудования.

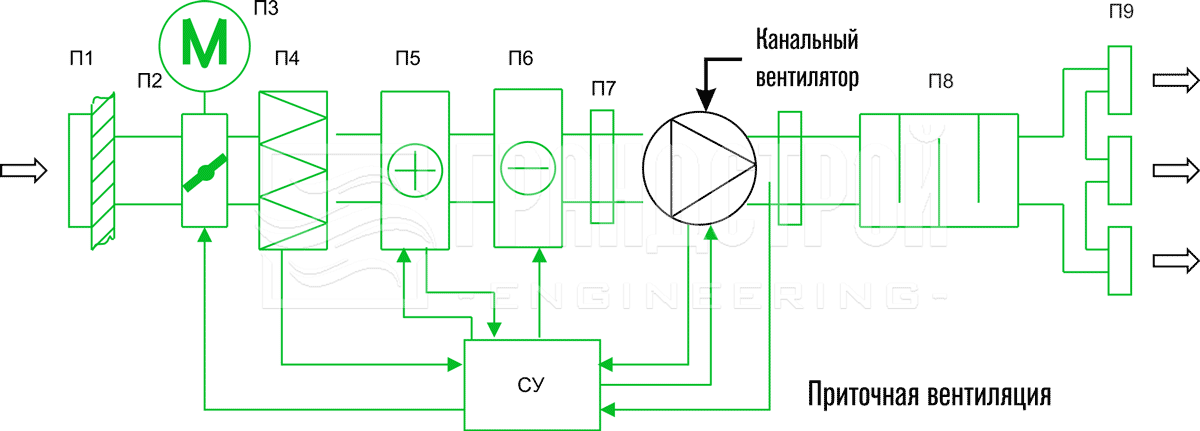

Оборудование, работающие по канальному принципу, отличаются простотой монтажа и возможностью скрытой установки. В качестве основной движущей силы для перемещаемых по воздуховодным каналам воздушных потоков выступают канальные вентиляторы. Использование изделий этого типа гарантирует качественный и стабильный воздухообмен вне зависимости от масштабов обслуживаемого объекта.

Вентилятор канального типа предназначен для формирования и транспортировки воздушных потоков по вентиляционным каналам в необходимом направлении и с заданными параметрами скорости. Для сборки с ответными элементами вентканала по торцам каждого устройства предусмотрены соединительные ниппели. Пример - вентилятор ВКК.

Область применения канальных вентиляторов круглого сечения

Вентиляторы канальные для круглых каналов оптимально соответствуют техническим требованиям, которые предъявляются к элементам вентиляционных систем зданий и сооружений промышленного и коммерческого назначения. Это объясняется высокой производительностью оборудования, которое при грамотном проектировании и правильном монтаже способно обслуживать объекты любого масштаба.

Универсальное конструктивное устройство, возможность монтажа в любом пространственном положении, а также предельно простой принцип работы предоставляют возможность использовать канальные вентиляторы для всех видов вентсистем. Применение канальных вентиляторов для вытяжки, подачи или постепенного замещения воздуха — популярный принцип комплектации систем промышленной вентиляции. Это объясняется производительностью, неприхотливостью и компактными размерами устройств. Вытяжной канальный вентилятор круглого сечения занимает минимум места, чем выгодно отличается от конкурентных устройств без потери в эффективности.

Конструкция круглых канальных вентиляторов

Конструктивное устройство вентиляторов канальных для круглых воздуховодов не отличается от основных принципов, характерных для оборудования канального типа. Изделия поставляются заказчику в виде моноблоков и не требуют дополнительной сборки перед монтажом. В состав типового устройства входит следующий набор базовых компонентов:

  • Корпус изделия — металлическая или пластиковая (в зависимости от модели и модификации) оболочка, которая обеспечивает защиту рабочих частей от внешнего воздействия и предотвращает потери перемещаемого воздуха. Для изготовления металлических корпусов применяются листы оцинкованной стали, предотвращающие коррозионное поражение. По торцам устройства располагаются соединительные ниппели, диаметр которых определяет типоразмер вентилятора. Например ВКК 100 - вентилятор для воздуховода 100 мм.
  • Крыльчатка — основной рабочий элемент круглых канальных вентиляторов, представляет собой втулку с радиально размещёнными на ней лопастями. Втулка напрессована на ось электродвигателя, вращение оси провоцирует вращение крыльчатки, в результате чего начинает формироваться направленный воздушный поток.
  • Асинхронный электродвигатель — основной компонент вентилятора, за счёт работы которого происходит вращение рабочего колеса. Для удобства сборки и защиты контактов от попадания пыли, клеммная коробка двигателя вынесена на наружную сторону корпуса. Для комплектации канальных вентиляторов применяются однофазные электродвигатели со степенью защиты IP44. Это гарантирует защиту от крупных твёрдых частиц, брызг и капель воды.

Симметричная конструкция канальных вентиляторов круглого сечения позволяет использовать их для работы в любом пространственном положении. При этом направление вращения можно выбрать непосредственно при монтаже устройства в составе вентиляционной канальной системы.

Конструкция круглого канального вентилятора

Конструкция круглого центробежного канального вентилятора

1. Корпус 2. Крышка 3. Саморезы 4. Кронштейн внутренний 5. Клеммная коробка 6. Кронштейн наружный 7. Саморезы 8. Болт 9. Регулятор скорости вращения крыльчатки вентилятора 10. Регулятор порога срабатывания электронного термостата 11. Индикатор включения 12. Индикатор срабатывания термостата

Типоразмерный модельный ряд круглых центробежных вентиляторов ВКК
Модель ВКК 100 ВКК 125 ВКК 160 ВКК 200 ВКК 250 ВКК 315
Подключение 230В / 1 / 50Гц 230В / 1 / 50Гц 230В / 1 / 50Гц 230В / 1 / 50Гц 230В / 1 / 50Гц 230В / 1 / 50Гц
Производительность 350 м³/час 490 м³/час 660 м³/час 870 м³/час 1150 м³/час 1750 м³/час
Мощность 60 Вт 65 Вт 155 Вт 180 Вт 185 Вт 270 Вт

Разновидности канальных вентиляторов круглого типа

Типоразмеры канальных вентиляторов круглого сечения подбираются из размерного ряда от 100 до 355 мм. Присоединительные размеры исполнений полностью соответствуют геометрическим параметрам вентиляционных каналов. Например, ВКК 200 предназначен для круглого воздуховода 200 мм.

    В зависимости от типа используемого рабочего колеса и принципа формирования воздушного потока, различают две категории круглых вентиляторов:
  • Канальный центробежный вентилятор — комплектуется мотор-колесом, которое при вращении нагнетает воздушный поток. Перемещение воздуха в оболочке специальной формы создаёт центробежную силу, под действием которой воздушный поток перемещается в заданном направлении.
  • Канальный осевой вентилятор — устройство с традиционной системой взаимодействия рабочего колеса с электродвигателем. Крыльчатка закреплена на оси, воздух нагнетается в осевом направлении за счёт развёрнутого расположения лопастей относительно оси вращения.

Для комплектации вентиляционных систем, обслуживающих помещения, в которых требуется снизить уровень постороннего шума, используются бесшумные вентиляторы. Яркий пример оборудования такого типа — канальные вентиляторы серии SILENT производства компании Soler & Palau.
