Тихий канальный вентилятор ERA PACIFIC 2SP 100 мм двухскоростной, шумоизолированный

Схема подключения канального вентилятора ERA PACIFIC 2SP 100 с кнопкой

На внешнем вводе должен быть установлен встроенный в стационарную сеть электроснабжения автоматический выключатель S1, разрывающий электрическую цепь в случае короткого замыкания или перегрузки. Место установки внешнего выключателя должно обеспечивать свободный доступ для оперативного отключения изделия.

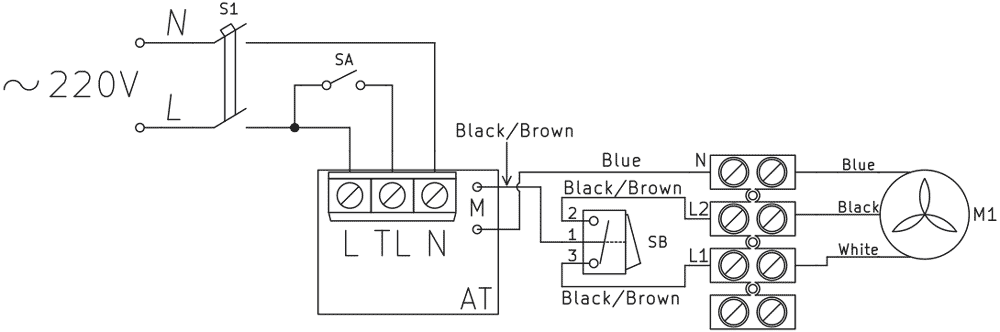

Схема подключения канального вентилятора ERA PACIFIC 2SP 100 с таймром

Схема таймера находится под сетевым напряжением. Регулировку производить только после отключения вентилятора от сети.
