Электрический привод шарового крана ЭПК24АВ 24В 10Нм плавное управление (0-10В)

Электропривод для плавного управления 2/3/4-ходовыми смесительными клапанами

Производитель	BVM
Крутящий момент	10 Нм
Управление	Плавное (0...10В)
Время срабатывания двигателя	90 сек
Напряжение питания	AC/DC 24В
Наличие пружины	без возвратной пружины
Назначение привода	Шаровой кран
Угол поворота	90°
Диаметр крана	DN15 1/2″, DN20 3/4″, DN25 1″, DN32 1-1/4″, DN40 1-1/2″, DN50 2″

посмотреть все характеристики

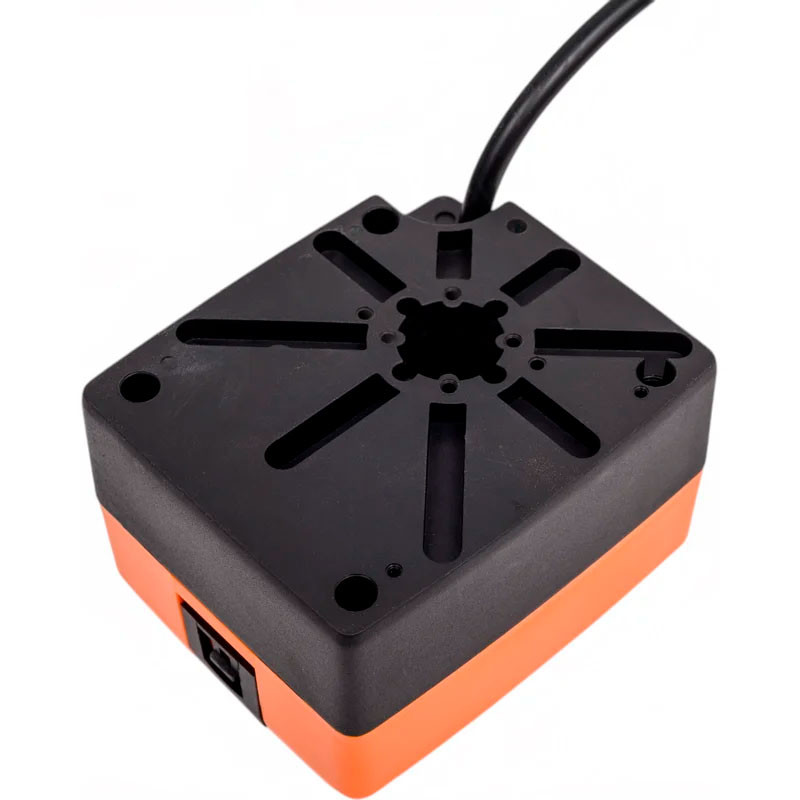

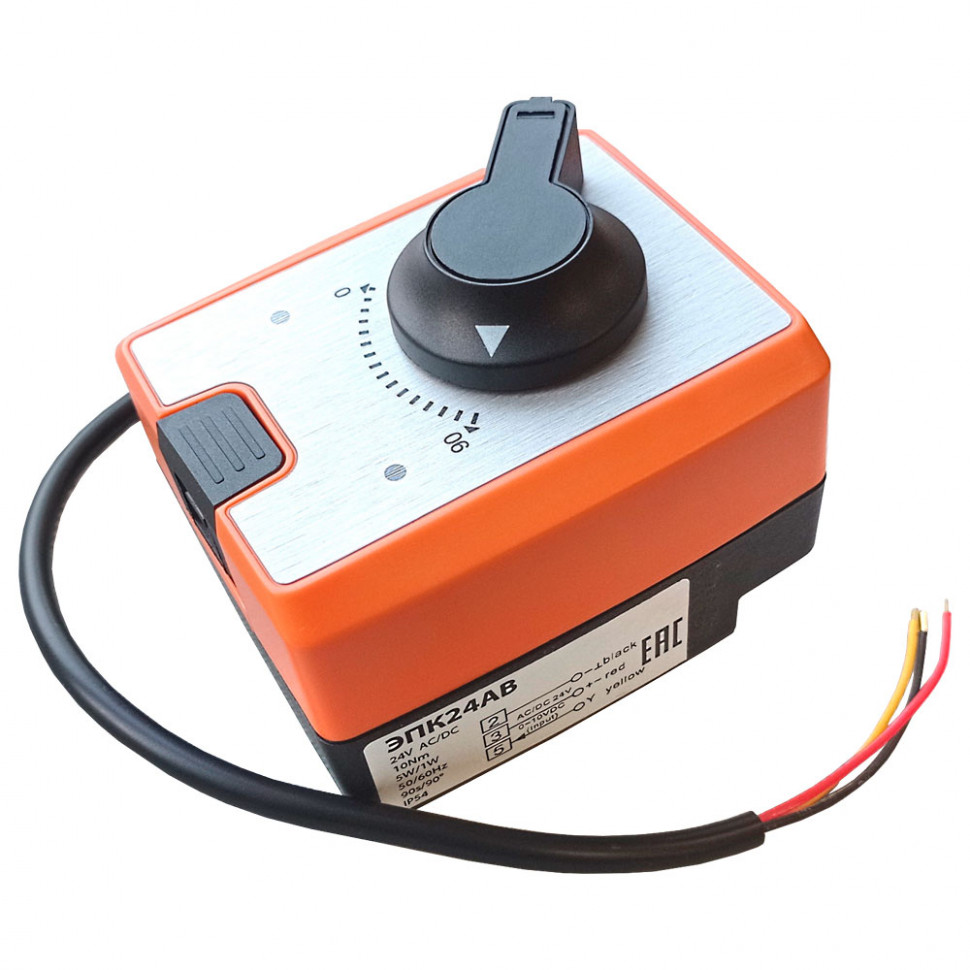

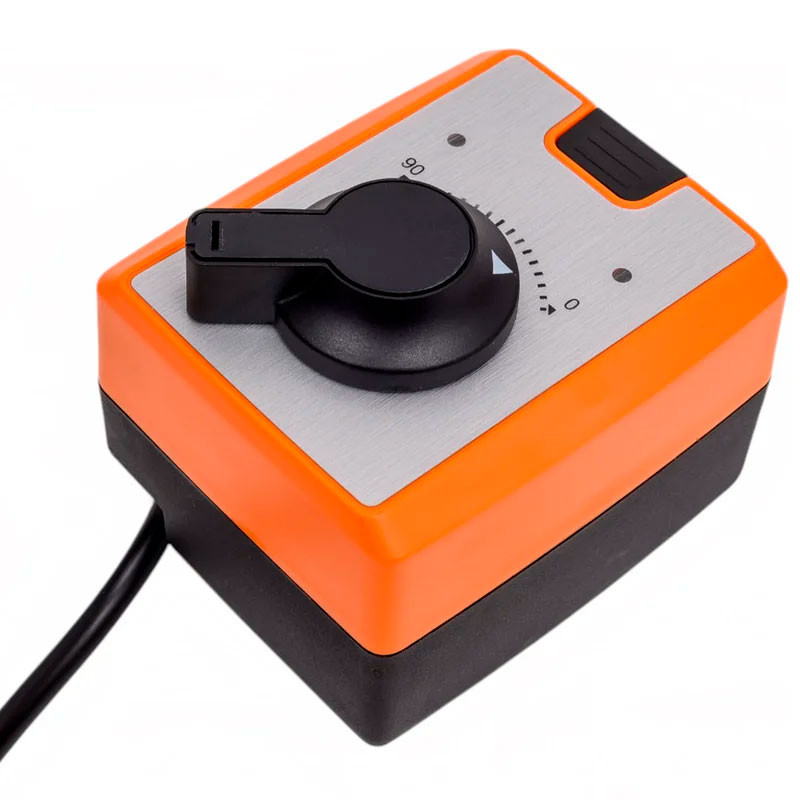

BVM ЭПК24АВ – электропривод смесительного клапана с плавным (аналоговым) управлением (0-10В), подключение к сети питания – 24В. Время поворота на 90° - 90 секунд. Данный электрический привод можно устанавливать на двухходовые, трёхходовые и четырёхходовые клапаны систем отопления и водоснабжения для автоматизации управления. Регулирующий электромеханический привод выполнен в прочном пластиковом корпусе, защищённым от пыли/влаги по стандарту IP54.

На случай отключения электропитания предусмотрена возможность ручного управления шаровым краном, для чего на корпусе есть рукоятка и угловая шкала для точного позиционирования. Чтобы разблокировать рукоятку необходимо нажать кнопку переключателя.

Крутящий момент - 10 Нм
Напряжение - AC/DC 24V
Управление: Плавное 0-10В
Ручное управление
Класс защиты корпуса - IP54

Установка сервопривода ЭПК24АВ на шаровой кран производится с помощью специального адаптера, входящего в комплект поставки. Изменить положения вращение электропривода ЭПК можно с помощью переключателя S2, для этого необходимо снять крышку и изменить положение переключателя S2. Подключение к питающей сети производится согласно трёхпроводной схеме подключения, которая есть на корпусе привода шарового крана и в паспорте. В электронном виде паспорт можно скачать с нашего сайта.

Купить электропривод ЭПК24АВ на шаровой кран

Купить электрический привод ЭПК24АВ для плавного управления смесительным клапаном в компании "ГС Инжиниринг". Мы предлагает на выбор большой каталог электромеханических приводов, которые устанавливаются на противопожарные, дымовые, воздушные клапаны и шаровые краны. Наш каталог включает более 10 производителей и сотни моделей сервоприводов в разной ценовой категории и различного назначения. Предлагаемая нами продукция поставляется во все регионы России, самовывоз в Москве.

Электрический привод шарового крана ЭПК24АВ 24В 10Нм плавное управление (0-10В) - Характеристики

Производитель	BVM
Крутящий момент	10 Нм
Управление	Плавное (0...10В)
Время срабатывания двигателя	90 сек
Напряжение питания	AC/DC 24В
Наличие пружины	без возвратной пружины
Назначение привода	Шаровой кран
Угол поворота	90°
Диаметр крана	DN15 1/2″, DN20 3/4″, DN25 1″, DN32 1-1/4″, DN40 1-1/2″, DN50 2″
Класс защиты	III (для низких напряжений)
Энергопотребление при работе	5 Вт
Энергопотребление при ожидании	1 Вт
Ручное управление	Да
Направление вращения	переключатель S2 под крышкой
Индикация положения	Механический указатель
Термодатчик	Нет
Вспомогательные переключатели	Нет
Степень защиты	IP54
Рабочая температура	0..+50С°
Температура хранения	-15…+65С°

Электрический привод шарового крана ЭПК24АВ 24В 10Нм плавное управление (0-10В) отзывы

Отзывов об этом товаре пока нет. Будьте первым!

Загрузка данных авторизации

Схема подключения электропривода ЭПК24АВ 24В плавное управление (0-10В)

Габаритные размеры электропривода ЭПК24АВ

Габаритные размеры электропривода ЭПК24АВ 10Нм

Схема монтажа электропривода ЭПК24АВ на шаровой кран

Инструкция по установке привода на двухходовой и трёхходовой клапан

Схема монтажа электропривода ЭПК24АВ на шаровой кран

Установка на двухходовой клапан КРД

Установите адаптер для клапана КРД на электропривод. Совместите выход клапана с кнопкой ручного управления, соедините клапан с электроприводом, закрутите кольцо адаптера с площадкой клапана как показано на рисунке.

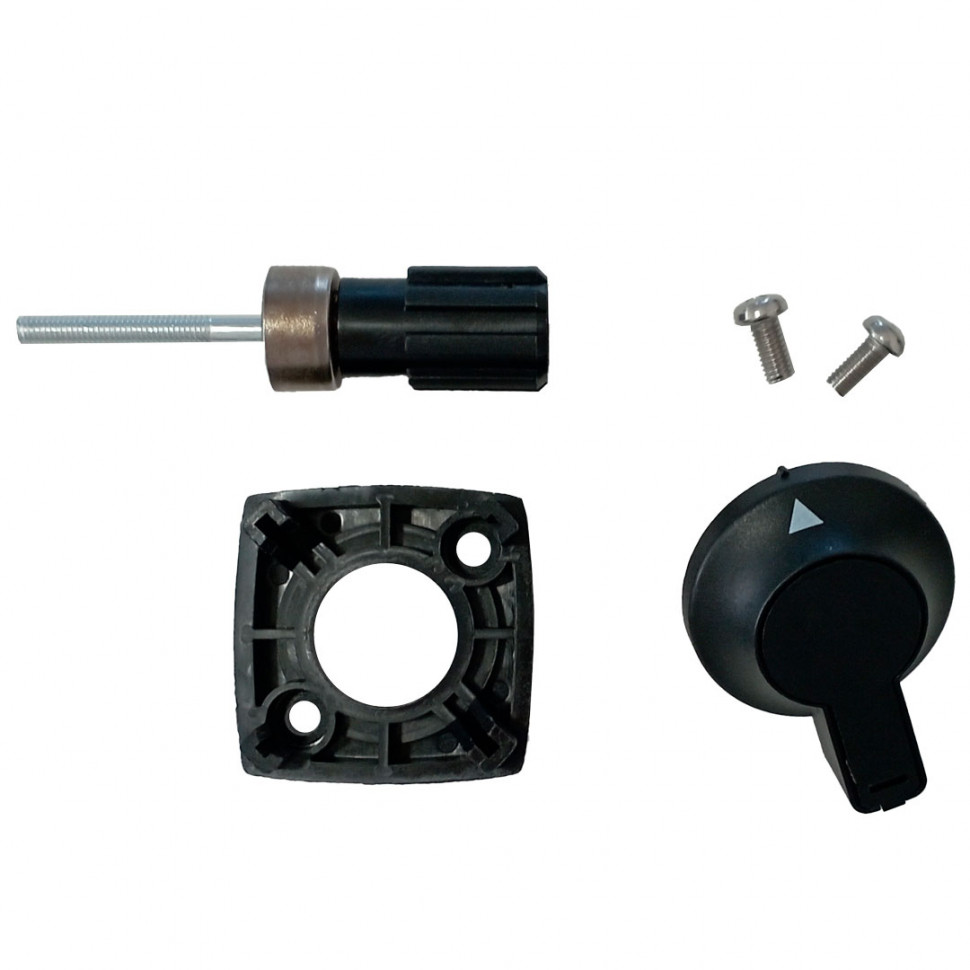

Установка сервопривода на клапаны производится с помощью адаптера, поставляемого вместе с электроприводом

Установка на трехходовой клапан КСТ

Снимите декоративную накладку на рукоятке. Вставите винт через рукоятку и закрепите его с клапаном с помощью отвертки, предварительно установив адаптер для клапана КСТ на электропривод. Совместите вход обратной воды 3-х ходового клапана с кнопкой ручного управления. Когда рукоятка указывает на положение «0», вход обратной воды закрыт, а когда указывает на положение «90», вход обратной воды открыт.

Ручное управление электрическим приводом ЭПК24АВ

Инструкция для ручного управления электроприводом

Ручное управление электрического привода ЭПК24АВ

Особенность ручного управления

Если отсутствует электропитание, а есть необходимость в регулировки расхода циркуляции воды. Нажмите кнопку ручного управления вниз и поверните рукоятку на необходимую величину.

Вращение шестигранным ключом

Если перепад давления высокий и рукоятка вращается тяжело, можно снять декоративную накладку с рукоятки управления и вставив шестигранный ключ на 10мм, увеличить плечо для облегчения поворота привода вручную.

Скачать паспорт/инструкцию на электропривод ЭПК24АВ
