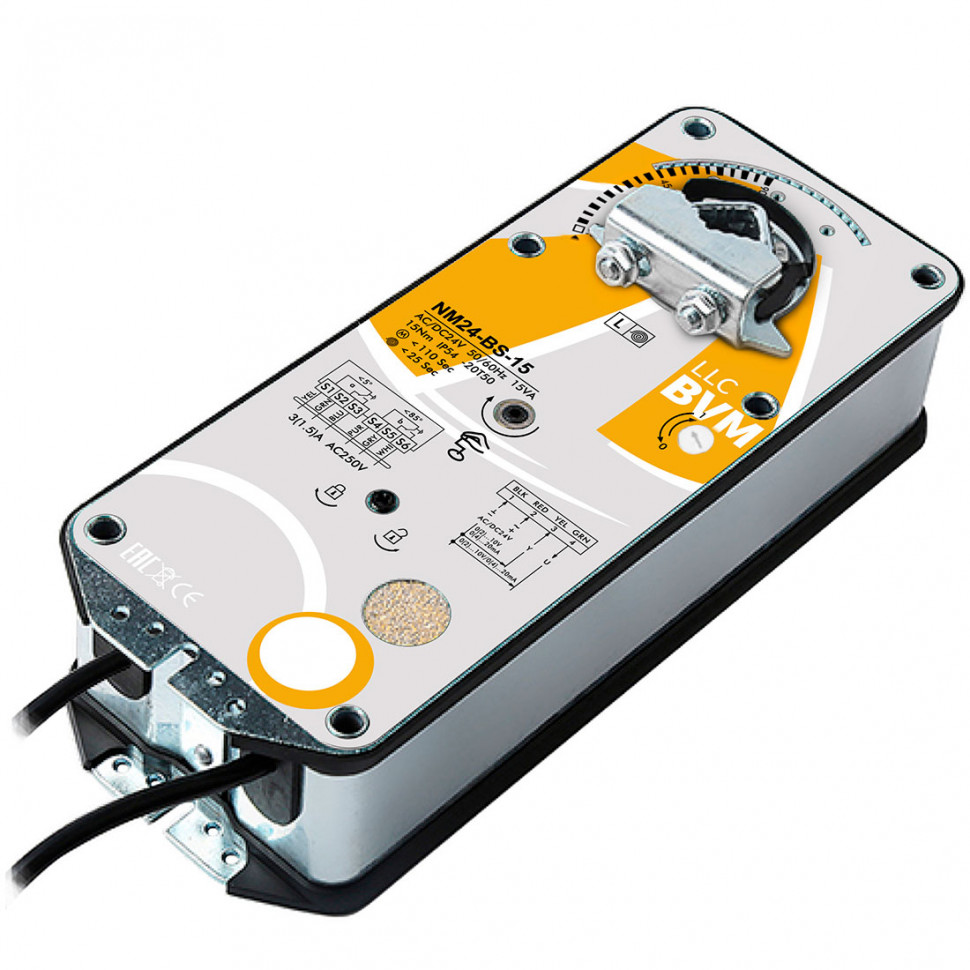

Привод воздушного клапана BVM NM24-BS-15 15Нм, управление 0-10В, с возвратной пружиной

Электромеханический привод для плавного управления воздушным клапаном вентиляции с заслонкой до 3 м² + SPDT

Производитель	BVM
Крутящий момент	15 Нм
Управление	Плавное (0...10В)
Время срабатывания двигателя	<90 сек
Время срабатывания пружины	<30 сек
Напряжение питания	AC/DC 24В
Частота	50/60Гц
Максимальная площадь заслонки	3м²
Наличие пружины	с возвратной пружиной

посмотреть все характеристики

Электропривод воздушного клапана BVM NM24-BS-15 применяется в системе общеобменной вентиляции и воздушного отопления для плавного управления заслонкой вентиляционного клапана. Крутящего момента в 15 Нм достаточно для регулирования заслонки воздушного клапана небольших размеров (не более 2.5-3 м²). Подключение к сети питания - 24В.

BVM NM24-BS-15 - привод воздушного клапана с возвратной пружиной и плавным управлением (управляющий сигнал 0-10 Вольт), что предполагает вращение заслонкой в пределах 0...90 градусов. Мотор вращает воздушную заслонку и параллельно взводит пружину, а при поступлении сигнала от диспетчера или автоматики срабатывает пружинный возврат и всего за 30 секунд заслонка закрывается (или открывается).

Характеристики привода BVM NM24-BS-15 (0-10В)

Крутящий момент - 10 Нм
Номинальное напряжение - 24 В
Время поворота - двигатель 90 сек / пружина 30 сек
Управление: Модулирующее (аналоговое)

Особенности привода BVM NM24-BS-15

Степень пыле- и влагозащиты корпуса - IP54
Материал корпуса - металл
Установка на квадратный или круглый вал - □10X10...16X16мм, ○12...18мм
Направление вращения определяется стороной установки (L/R)

Модель NM24-BS-15 со встроенной пружиной имеет два концевых выключателя - SPDT (Single Pole, Double Throw "Один полюс, два направления"). Это даёт возможность сигнализировать положение заслонки круглых воздушных клапанов (КВК и аналогичные) и прямоугольных (АВК, УВК и аналоги). Если у вас нет необходимости в такой функции, то есть недорогой аналог - NM24-BS-15N.

Аналоги вентиляционного привода 15Нм с возвратной пружиной

BVM NM24-BS-15 является аналогом электроприводов: Belimo NF24A-SR-S2, Belimo SF24A-SR-S2, Dastech AR-15N24S-R, Dacond DAC-LF24-15SM, Nanotek NF 24 BS, Hoocon DA15FU24-AS, Lufberg DA15S24PS. По своим технико-эксплуатационным характеристикам модель NM24-BS-15 имеет те же или близкие по значению параметры и может заменить приведённые модели от Белимо, Нанотек, UCP, Люфберг, Dastech, Dacond, АИРС, AirOne и Hoocon.

Купить электропривод BVM NM24-BS-15 с возвратной пружиной

Купить BVM NM24-BS-15 для плавного управления воздушным клапаном в компании "ГС Инжиниринг". У нас можно подобрать эл. привод для шаровых кранов, для воздушных, для противопожарных и дымовых клапанов. Сделать заявку можно через сайт, добавив товар в корзину или отправив письмо на почту info@gs-ing.ru.

Привод воздушного клапана BVM NM24-BS-15 15Нм, управление 0-10В, с возвратной пружиной - Характеристики

Производитель	BVM
Крутящий момент	15 Нм
Управление	Плавное (0...10В)
Время срабатывания двигателя	<90 сек
Время срабатывания пружины	<30 сек
Напряжение питания	AC/DC 24В
Частота	50/60Гц
Максимальная площадь заслонки	3м²
Наличие пружины	с возвратной пружиной
Назначение привода	Воздушный клапан
Провод	0.5мм²
Класс защиты	III (для низких напряжений)
Энергопотребление при работе	10Вт
Энергопотребление при ожидании	2Вт
Ручное управление	Да
Направление вращения	определяется стороной монтажа
Размер вала для подсоединения	□10X10...16X16мм, ○10...19мм
Индикация положения	Механический указатель
Термодатчик	Нет
Вспомогательные переключатели	Да
SPDT	3(1.5)A / 230В
Уровень шума	Макс. 45dB(A) двигатель, макс 62dB(A) пружина
Степень защиты	IP54
Рабочая температура	-20~+50°С
Температура хранения	-40...+70°С
Срок службы	≥ 70000 циклов
Влажность	5~95% RH без конденсации
Вес	2.6 кг
Аналог Belimo	Belimo NF10Nm, Belimo SF 20Nm
